Lenovo sin imagen: diagnóstico y reprogramación de BIOS
Un portátil Lenovo sin imagen llega al taller con un síntoma clásico y frustrante: enciende, se oyen los ventiladores, el LED de encendido está activo… pero la pantalla permanece completamente negra. Sin imagen. En este artículo detallamos el proceso completo de diagnóstico electrónico en placa base hasta la solución definitiva: una reprogramación de BIOS.
Síntomas del portátil Lenovo Sin Imagen: enciende pero sin imagen
Cuando un cliente trae un equipo así, lo primero es no precipitarse. «Sin imagen» puede deberse a decenas de causas distintas: desde un simple cable de pantalla suelto hasta un fallo en la GPU integrada o la RAM. El trabajo del técnico es descartar causas de forma ordenada, documentada y eficiente.
Estos eran los síntomas concretos que presentaba el portátil Lenovo sin imagen al llegar al taller:
- Arranque aparente: pitido de POST audible, ventilador activo, LED de encendido iluminado.
- Pantalla completamente negra, sin retroiluminación ni señal de imagen.
- Sin señal tampoco por salida HDMI externa — dato clave para el diagnóstico.
- El sistema no respondía a combinaciones de teclado (Fn+F7, etc.).
El hecho de que tampoco hubiera señal por HDMI externo descartó de entrada el panel LCD y el cable de pantalla como causas principales. El problema estaba más profundo, en la inicialización del hardware.
Proceso de diagnóstico en placa base paso a paso
Con los síntomas claros, pasamos a la mesa de trabajo. El diagnóstico electrónico sigue una lógica de árbol de decisión: medimos, interpretamos y descartamos causas hasta aislar el origen del fallode este portátil Lenovo sin imagen
Paso 1 — Inspección visual de la placa
La primera revisión es siempre visual. Con lupa binocular inspeccionamos condensadores, bobinas de choque, la zona del chipset y los conectores en busca de señales físicas: corrosión, componentes quemados, soldaduras frías o humedad. En este caso la placa presentaba buen aspecto general.

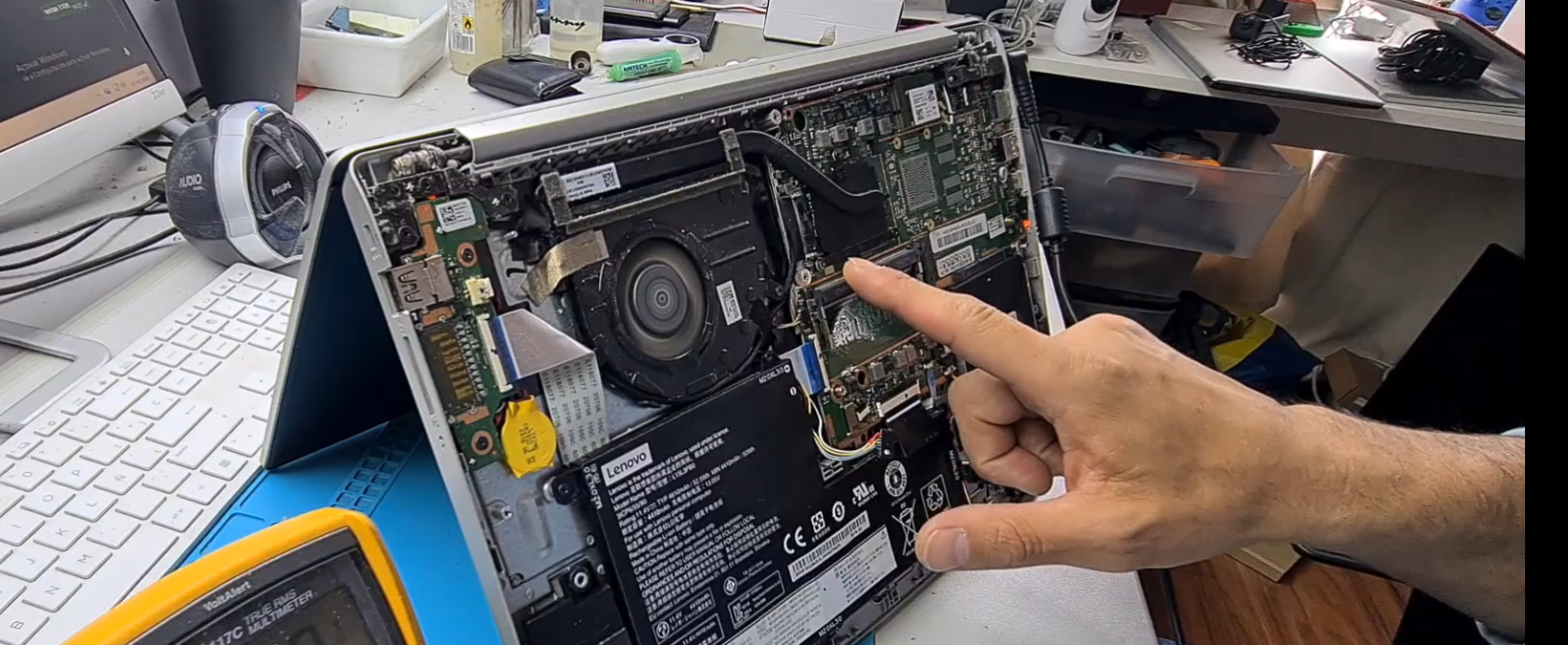

Paso 2 — Medición de voltajes en placa
Con polímetro digital y osciloscopio se verificaron los rieles de alimentación principales: 3.3V, 5V, 1.05V de chipset, VCore de CPU y el riel específico de la GPU integrada. Todos los voltajes estaban dentro de rango. La etapa de potencia funcionaba correctamente.
Sin embargo, al analizar las señales de inicialización con el osciloscopio, el comportamiento era anómalo: la secuencia de encendido se interrumpía antes de que la GPU llegara a inicializar su salida de vídeo. El hardware físico estaba bien; algo estaba bloqueando el arranque a nivel de firmware.
Paso 3 — Lectura del chip BIOS
Localizamos el chip de BIOS en la placa (en este modelo, un chip SPI flash en encapsulado SOIC-8) y lo extrajimos mediante pinza de clip para programación en circuito. Con el programador realizamos un volcado completo del contenido del chip para su análisis.
Paso 4 — Análisis y comparación del firmware
Comparamos el dump extraído byte a byte frente al firmware oficial del fabricante para ese modelo. El resultado fue claro: bloques del firmware correspondientes a la inicialización de la GPU estaban corruptos. La causa probable fue una actualización de BIOS interrumpida o una bajada de tensión durante un proceso de escritura previo.
El chip físico estaba en perfecto estado eléctrico. Solo el contenido del firmware era inválido. No era necesario sustituir ningún componente.
Solución: reprogramación del chip BIOS

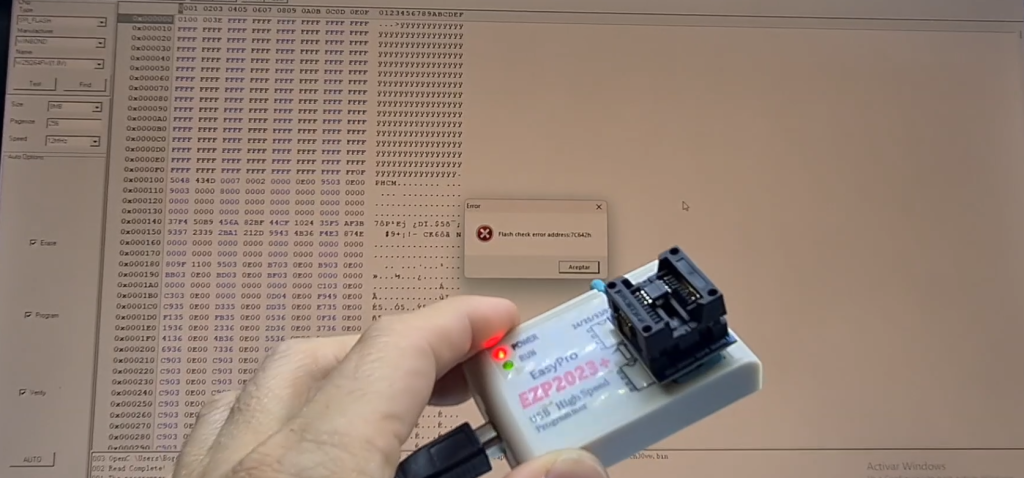

Una vez localizada la causa raíz, la reparación es limpia y definitiva. Se grabó el firmware original verificado sobre el chip con el programador, devolviendo el contenido a su estado de fábrica exacto.

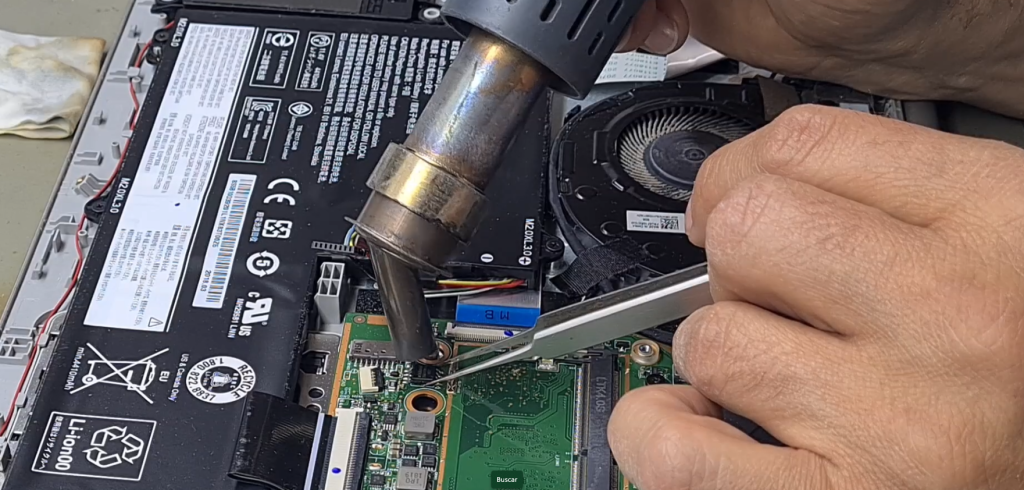

En este caso fue necesario extraer físicamente el chip de la placa, programarlo fuera de circuito y recolocarlo. Es un proceso que requiere precisión en la soldadura, pero que cuando se ejecuta correctamente restaura el equipo al 100% sin sustituir ningún componente físico en este portátil Lenovo sin imagen.
Resultado: imagen recuperada sin cambiar ninguna pieza

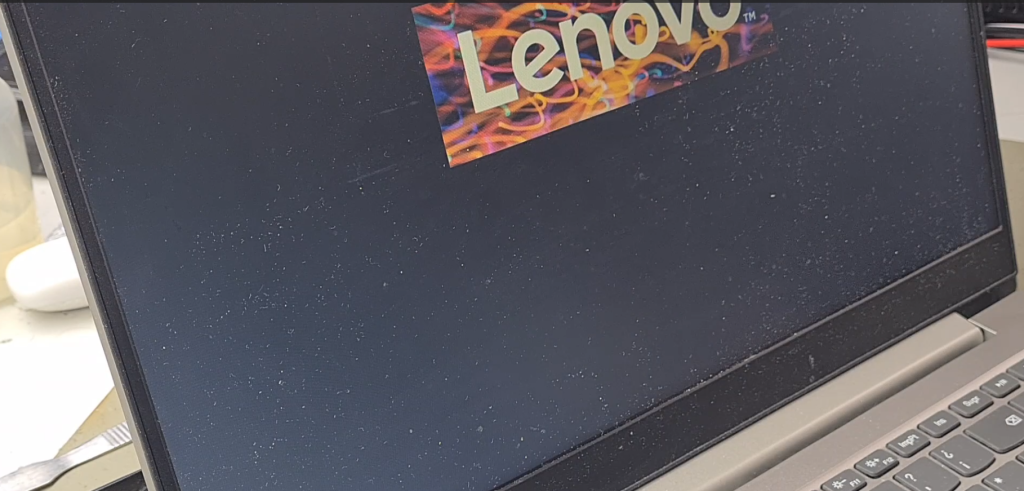

Tras la reprogramación, el portátil Lenovo sin imagen arrancó con POST correcto e imagen estable tanto en pantalla interna como por HDMI externo. Se realizó una prueba de estrés de 30 minutos para confirmar la estabilidad del sistema antes de entregar el equipo al cliente.
El diagnóstico ordenado evitó cambiar componentes innecesarios. Un técnico sin experiencia podría haber cambiado la pantalla, la RAM, e incluso propuesto sustituir la placa base, con un coste de cientos de euros. La causa era un firmware corrupto que se resolvió sin tocar ningún componente físico.
Ve el proceso completo en vídeo
Todo el diagnóstico y la reprogramación están grabados en el taller: medición de voltajes, lectura del chip, análisis del firmware y proceso de escritura completo. Puedes verlo en el vídeo de YouTube:
